一、概述

零序電流互感器在電力系統產生零序接地電流時為繼電保護裝置提供采樣信號使用。我公司生產KW-LJ系列、孔徑φ40mm～φ240mm的零序電流互感器(電纜型)，有各種容量、變比、準確限值系數的高精度零序電流互感器及與小電流接地選線裝置、繼電器等配套的高靈敏度零序電流互感器。產品分整體式和組合式兩類?；ジ衅鞑捎霉こ趟芰贤鈿ぃ瑯渲瑵沧⒊扇芊?，外形美觀、安裝方便、節省安裝空間，規格品種多，可適應各種保護裝置的需要，和電力系統各種運行方式(中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地)的需要。

二、技術參數

環境溫度：-10BC～+50BC。大氣壓力：80～110kPa。

空氣相對濕度：≤90％（25BC）；≤50％（40BC）。海拔高度：不超過3000米。

額定電源電壓：AC 0.4kV～66kV

三、主要技術數據及尺寸（單位：mm）

主要技術數據及尺寸見表1、表2和表3，其中各參數意義如下圖所示：

圖1 Φ40型零序電流互感器正視圖與底座尺寸圖

圖2 KW－LJ系列零序電流互感器正視圖與底座尺寸圖

注：互感器長為Ｌ/L1，高為H/H1，厚度為δ/δ1，地腳孔的中心距為A/A1，四孔間尺寸為B/B1、C/C1， 橢圓孔尺寸為E、D，圓孔孔徑為Φ。Φ1/Φ2孔為水平安裝孔。

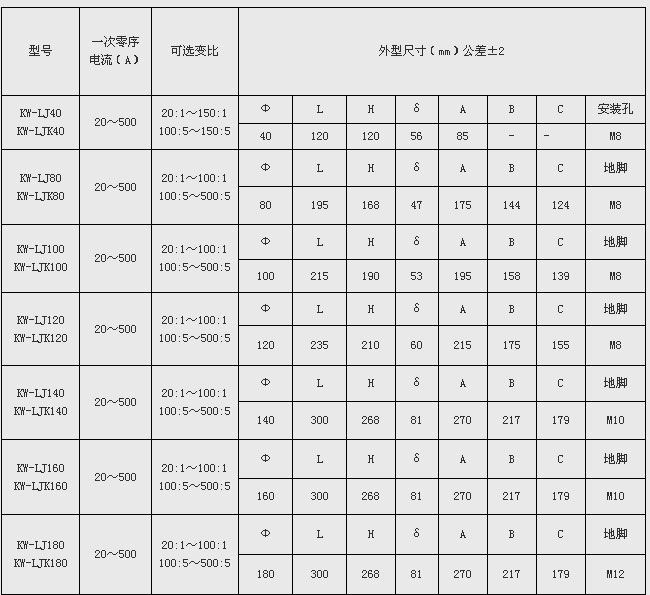

表1   數據及尺寸：

備注：可根據用戶需求定制φ40，φ260，φ300，φ350等口徑的零序電流互感器。

五、訂貨須知

1.請告知產品型號、內孔直徑。

2.請告知一次零序電流，二次零序電流（或電流比）。

3.請告知二次負荷容量或負載阻抗。

4.請告知準確限值系數、準確級（如果有）。

5.請告知訂貨數量。
