KWWH-1系列溫濕度控制器廣泛應用于環境溫濕度系統，如電力開關柜，網絡機柜，儀表室，大棚等需要恒溫恒濕控制的場合。配合加熱器（或風機）、除濕機等相應負載，能有效調節系統的溫濕度，使系統的溫濕度值控制在預設范圍之中。

一、 主要技術特性：

1.工作環境：-50℃～70℃；0%RH-95%RH

2.工作電源：AC/DC85～220V±10%

3.待機功耗：≤2W

4.溫度控制范圍：（0～99）℃ ；精度±0.5℃

5.溫度回差：1～15度，軟件設置；

6.濕度控制范圍：（10～99）%RH；精度±3%RH

7.濕度回差：1～30%RH，軟件設置；

8.繼電器觸點容量：AC220V/5A（無源，兩副）

9.絕緣電阻：≥500MΩ

10.耐壓：2KV 50Hz 1min，無擊穿和飛弧現象

11.抗振動：(10-5-10)Hz,2g,3min 振動后工作正常

二、溫度負載啟動/退出條件：

加熱器啟動條件：溫度顯示值≤溫度設定值

加熱器退出條件：溫度顯示值≥溫度設定值+溫度回差值

風機啟動條件：溫度顯示值≥溫度設定值

風機退出條件：溫度顯示值≤溫度設定值-溫度回差值

三、除濕器啟動/退出條件

加濕器啟動條件：濕度顯示值≤濕度設定值

加濕器退出條件：濕度顯示值≥濕度設定值+濕度回差值

除濕器啟動條件：濕度顯示值≥濕度設定值

除濕器退出條件：濕度顯示值≤濕度設定值-濕度回差值

四、工作模式及溫濕度參數設置流程見表1

?上電自檢通過顯示“RUN”；

?現場溫濕度分時顯示，溫度畫面：“T××”；濕度畫面：“H××”

表1

參數設置說明：當設定的溫濕度不符合邏輯和設置超限時，如加溫啟動值+回差值＞溫度測量范圍或降溫啟動值-回差值＜溫度測量范圍（濕度同樣處理）時，儀表將自動恢復出廠參數。設置溫濕度參數時，按▲鍵數據遞增，按▼鍵數據遞減。

應用舉例：如用戶需要加溫加濕功能，溫度需要控制在25~30℃，濕度需要控制在60~65%RH：

設備上電后依次按SET鍵進行設置：把溫度工作模式為“JJC”；濕度工作模式為“JJH”；加溫啟動值設置為“C25”，回差值設置為“t05”；加濕啟動值設置為“H60”；回差值設置為“h05”即可。

溫馨提示：進入任意一項參數設置畫面時，如果用戶無操作超過15秒，儀表將自動退出設置畫面，參數也不做保存。

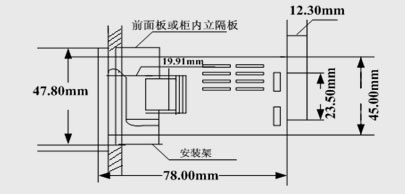

六、安裝結構示意圖 開孔尺寸(mm2) ：45±0.5×45±0.5

七、電氣連接圖：

無源輸出：端子6、8為濕度開關；端子7、8為溫度開關；8為公共端；

八、使用方法

1、將儀器從正面推入開好孔的柜體面板，然后裝入安裝支架至卡緊為止。

2、按圖接線（儀器后面板線端與傳感器板腳按如上圖相應的次序連接）。

九、配 套 負 載

我們推薦使用：AC220V  50Hz：

加熱器功率：≤1000W；風機：≤1000W；除濕機：≤1000W

如需驅動大功率負載需串接交流接觸器以實現負載功率拓展。
